LJ-ABCE型螺旋夹持器
文章来源：浙江手牌起重机械有限公司销售处 更新时间：2014-05-24
螺旋夹持器整机均采用优质钢制作，具有结构紧凑、安全可靠外形尺寸小、重量轻、安装方便等特点。特别适用于建筑、高度低法人固定式挂梁，可实现夹轨宽度的无极调整，使用十分方便。
应用于电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。
型 号 | LJ-1A | LJ-2A | LJ-3A | LJ-5A | LJ-10A | ||
额定起重量(kg) | 1000 | 2000 | 3000 | 5000 | 10000 | ||
适用工字钢轨范围(mm) | 75-230 | 75-230 | 80-320 | 90-320 | 90-320 | ||

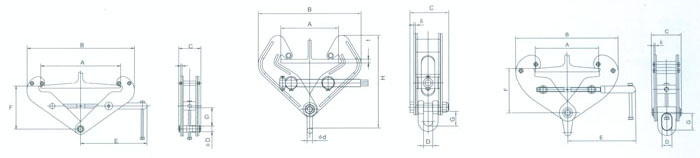

主要尺寸(mm) | Amax | 284 | 284 | 365 | 365 | 356 | |
B | min | 180 | 180 | 220 | 220 | 250 | |
max | 375 | 375 | 498 | 498 | 514 | ||
B | 80 | 90 | 117 | 127 | 139 | ||
C | 4 | 6 | 8 | 10 | 12 | ||
E | 220 | 220 | 271 | 271 | 280 | ||
F | min | 102 | 102 | 168 | 168 | 172 | |
max | 160 | 160 | 240 | 240 | 242 | ||
G min | 29 | 28 | 60 | 57 | 55 | ||
￠d | 20 | 22 | 24 | 30 | 40 | ||
净重(kg) | 4 | 5 | 9 | 11 | 18 | ||
型 号 | LJ-1BC | LJ-2BC | LJ-3BC | LJ-5BC | |
额定起重量(kg) | 1000 | 2000 | 3000 | 5000 | |
适用工字钢轨范围(mm) | 75-200 | 100-250 | 150-300 | 150-300 | |
| 主要尺寸(mm) | A max | 240 | 280 | 330 | 330 |
B | 320 | 360 | 430 | 450 | |
C | 80 | 90 | 117 | 127 | |
H | 230 | 300 | 360 | 390 | |
D | 24 | 31 | 39 | 45 | |
G | 45 | 63 | 75 | 96 | |
￠d | 14 | 20 | 24 | 30 | |
t | 17 | 20 | 25 | 35 | |
δ | 4.5 | 6 | 10 | 12 | |
净重(kg) | 4.7 | 7.8 | 16.5 | 24 | |
型 号 | LJ-1E1 | LJ-2E1 | LJ-3E1 | LJ-5E1 | LJ-10E1 | ||
额定起重量(kg) | 1000 | 2000 | 3000 | 5000 | 10000 | ||
适用工字钢轨范围(mm) | 80-190 | 80-190 | 90-290 | 90-290 | 90-320 | ||
主要尺寸(mm) | Amax | 198 | 198 | 290 | 290 | 325 | |
B | min | 180 | 180 | 240 | 240 | 250 | |
max | 296 | 296 | 440 | 440 | 480 | ||
C | 92.5 | 100.5 | 131 | 139 | 180 | ||
δ | 4 | 6 | 8 | 10 | 12 | ||
E | 216 | 215 | 295.5 | 295.5 | 295.5 | ||
F | min | 136 | 136 | 185 | 185 | 185 | |
max | 155 | 155 | 225 | 225 | 238 | ||
D | 30 | 30 | 43 | 43 | 60 | ||
G | 45 | 45 | 58 | 58 | 90 | ||
净重(kg) | 4 | 5 | 9 | 11 | 18 | ||
