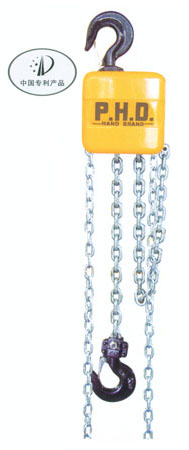

PHD型手拉葫芦
文章来源：浙江手牌起重机械有限公司 更新时间：2014-04-28
手牌PHD型手拉葫芦在结构设计与使用性能上具有五大特点：
1.使用安全，维护简便；使工作者在安全的环境下工作。
2.机械效率高，手拉力小；提高工作者的效率。
3.自重轻，携带方便；使工作者更惬意的工作。
4.外形美观，尺寸小；解决了场地限制的问题。
5.经久耐用。
手牌PHD型手拉葫芦产品介绍：
手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等，用作安装机器、起吊货物和装卸车辆，尤其对露天及无电源作业更显其重要功用。手拉葫芦可与各型手拉单轨行车配套使用，组成手拉起重运输小车，配用于单轨架空运输或悬臂式起重机上。
型 号 | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | ||
额定起重量(kg) | 500 | 1000 | 1500 | 2000 | 3000 | 2000 | 3000 | 5000 | 7500 | 10000 | ||
起升高度(m) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 手拉链条 直径×节距 | 5×23.7-21 | |||||||||||
起重链条 | 行数 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | |
直径×节距 | 5×15 | 6×18 | 7×21 | 8×24 | 10×28 | 6×18 | 8×24 | 9×27 | 9×27 | 9×27 | ||
手拉力(N) | 255 | 260 | 274 | 335 | 372 | 284 | 314 | 357 | 382 | 392 | ||
净重(kg) | 10.8 | 12.4 | 17 | 19 | 30 | 18 | 29.8 | 40.2 | 55.6 | 78.6 | ||

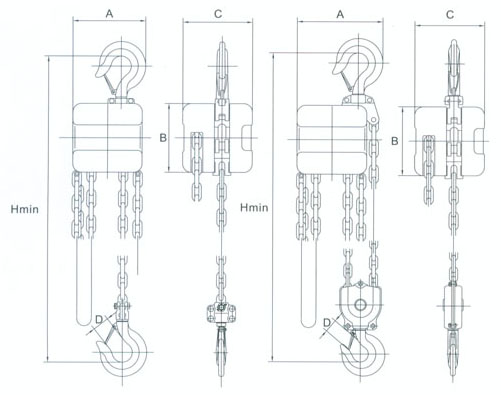

外形尺寸(mm) | A | 122 | 145 | 181 | 190 | 227 | 188 | 235 | 270 | 390 | 379 | |
B | 122 | 138 | 176 | 183 | 230 | 138 | 176 | 200 | 200 | 200 | ||
C | 139 | 155 | 177 | 180 | 214 | 155 | 177 | 192 | 192 | 192 | ||
D | 25 | 30 | 33 | 35 | 40 | 35 | 40 | 47 | 53 | 60 | ||
Hmin | 320 | 360 | 430 | 470 | 980 | 494 | 589 | 684 | 756 | 763 | ||
